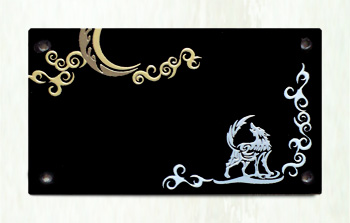

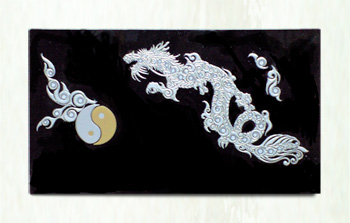

その後に作製した物……貼っただけだけど |
材料 |
|
ポメラの天板のサイズは14.45x8.2cmですが、作るのは14.4x8.2がいいようです。 なので、ここでは8.2幅の紙をあてて、下にダンボールを敷いて切っています。 カッター板の上で直接切ると、刃がざっくり食い込みます(笑) |
|
途中でダンボールごと引繰り返して、切れ目を入れていきます。 切りくずで傷がついてるような気がするので。 |
|
続いて、14.4cmの紙をあてて、左右を落とします。やり方は一緒です。 |
|
下敷1枚で3枚取れます。 同じ要領で、白い下敷と透明プラバンも切っておきます。 切った面は面取りしておきます。ついでにサイズの微調整も。0.5mm程度の誤差は気にすることありません。 実際にあててみて、後から削ればいいので。 その際に、上記のカッターがあると、とても楽です。 |
|
続いてポメラのオリジナルの天板を外します。 |
|
開く方(ロゴが入ってる方)を手前にして、右下のネジの下にバネが入っています。バネは固定されているので、飛び出すことはありません。 | |
外したネジは無くさないように。 | |
ネジを外すと、パカッと、ここだけは浮きます。 |
|
外したところ。 |
|
試しに木っ端を止めてみます。 ネジ軸は2mmでした。 |
|
で、ネジです。クリックで拡大します。 この中から ステンレス サラ小ねじ [ 全ネジ ] M2 × 5 ステンレス/ブラックメッキ サラ小ネジ [ 全ネジ ] M2 × 5 ステンレス/ブラックメッキ サラ小ネジ [ 全ネジ ] M2 × 6 を使いました。 ネジは ネジのトミモリ 各10本入りで290円 小ネジの少数売りしてくりるのはありがたいです。 勿論、メール便で送ってくれます。 |
|
念の為、切った下敷をポメラに置いてみます。 | |
角は1mm位ハサミで切ってもいいし、ヤスリで削ってもいいです。 | |
ネジ穴の部分がへこんでいるので、下敷のように柔らかめのプラだと、ネジを締めた時に凹む筈です。 |
|
透明ブラパンを置いて、ネジ穴にマジックでシルシをつけます。 型紙を両面テープで貼って、穴開けするのもありです。運が良ければ、このページのラストまで行けます。 型紙も作ってみたので。イラレですが一応置いておきます。DM20天板型紙(dm20ten.eps) 私も2枚目からは型紙を使いました。印刷はインクジェットでね。レーザーだと熱で歪むかも。 |
|
穴開けに使ったのはこれ。 スクラップブッキングとかに使う、ハトメパンチです。頑丈な代物なので、プラスティックも楽勝です。 ネジ穴用には、これの1/8インチ(約3.2mm)を使いました。 皿の直径より小さければ抜けない訳で、 ピンバイスでも、千枚通しででも、2mm以上3.4mm(というかネジの皿径)以下の穴を開けます。 |
|
これにまず穴を空け、それと穴を空けたい物を重ねて、穴を空けます。 | |
穴を空けたので、一度4箇所ともポメラにネジ留めしてみます。 | |
下敷に穴をあけたところ。 |
